cocos2d-x Box2d 入门例子

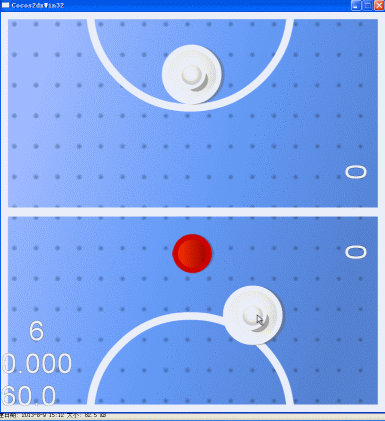

1.效果图(动态的gif见底部)：

还记得这篇文章吗？cocos2d-x Touch 事件应用的一个例子 球跟球之间的碰撞，球跟壁的碰撞使用了简单的向量。球最终停止下来也是因为向量不断地变小。这次我们要改用物理引擎Box2d来让球碰撞！先下载这个项目，打开Release.win32/Air Hockey.win32.exe先来个试玩吧。

2.Box2d如何在cocos2d-x中使用简单介绍

Box2d引擎中核心的是一个叫b2World的东西，它会创建一些b2Body的物体，当然这些物体的形状有多边形，圆形等，属性也各异：比如密度有大有小。创建完后，在游戏的一直调用的update函数里加上b2World->Step()，那些b2Body的物体就会根据你设置的属性有物理反应了，但是他们没有纹理，但他们有position，rotation等属性，我们把这属性应用到我们Cocos2d-x中的Sprite属性时，Sprite就像真的物体一样动起来了。

2.1 b2World设置

Box2d中使用的是一个叫做b2Vec2的向量。

b2World *_world;//定义一个b2World指针变量，它将设置一些属性，然后一些
                                           //物体比如圆形的方形的都将由它创建
b2Vec2 gravity;
    gravity.Set(0.0f, 0.0f);//我们是在一个平面上，所以只需要将重力加速度设置为0
    _world = new b2World(gravity);

    _world->SetAllowSleeping(true);
    _world->SetContinuousPhysics(true);
    _collisionListener = new CollisionListener();//b2ContactListener，这里可以自定义处理物体碰撞发生的事情
                                                 //比如球碰到球门，我们希望重置游戏。
    _world->SetContactListener(_collisionListener);

2.2 b2Body的创建

我们主要有3种类型的b2Body, dynamic, static, 和 kinematic，根据名字就知道他们的用途。

b2Body创建需要一个叫b2BodyDef的结构体作为参数，b2BodyDef有一些属性比如type, position,velocity,angle,等。

b2Body还需要创建Fixture，需要一个b2FixtureDef的结构体，它也有一些属性跟这物体相关的，比如：长宽高，半径，还有density,elasticity,friction等属性。下面是一个创建球的例子。

b2BodyDef bodyDef;
bodyDef.type = b2_dynamicBody;//设置类型
b2Body *body = world->CreateBody(&bodyDef);

b2CircleShape circle;//创建一个圆形
circle.m_radius = 20.0 / PTM_RATIO;//设置半径

//定义fixture
b2FixtureDef fixtureDef;
fixtureDef.shape = &circle;
fixtureDef.density = 1;
fixtureDef.restitution = 0.7;
fixtureDef.friction = 0.4;//摩擦力

body->CreateFixture(&fixtureDef);

读者可以查看我们项目中Ball.cpp中的initBall，Goal.cpp中的initGoal，细细体会。

3. b2Sprite 类

我们建立了一个b2Sprite类它继承了CCSprite，有一个b2Body的属性，所以它拥有CCSprite和b2Body两个类的属性的相加。这不是普通的CCSprite，因为它有b2Body的属性，想象下，CCSprite是负责处理一个精灵的外表，而它的内心，比如位置等方面是由物理引擎来改变的。

class b2Sprite : public CCSprite{
public:
    b2Sprite(GameLayer *game, int type);

    CC_SYNTHESIZE(b2Body*, _body, Body);
    CC_SYNTHESIZE(GameLayer*, _game, Game);
    CC_SYNTHESIZE(int, _type, Type);

    virtual void setSpritePosition(CCPoint position);
    virtual void update(float dt);
    virtual void hide(void);
    virtual void reset(void);
    virtual float mag();
};
//两个核心方法
//当你为一个精灵设置位置和旋转角度的时候，会同样改变它的b2Body的位置和旋转角度
void b2Sprite::setSpritePosition(CCPoint position){
    setPosition(position);

    if(_body){
        _body->SetTransform(b2Vec2(
            position.x / PTM_RATIO,
            position.y / PTM_RATIO),
            _body->GetAngle());
    }
}

//当精灵的b2Body根据碰撞发生位置上的偏移时，会改变它的精灵的位置和旋转角度
void b2Sprite::update(float dt){

    if(_body && isVisible()){
        setPositionX(_body->GetPosition().x * PTM_RATIO);
        setPositionY(_body->GetPosition().y * PTM_RATIO);
        setRotation(CC_RADIANS_TO_DEGREES(-1 * _body->GetAngle()));
    }
}

4. 游戏介绍

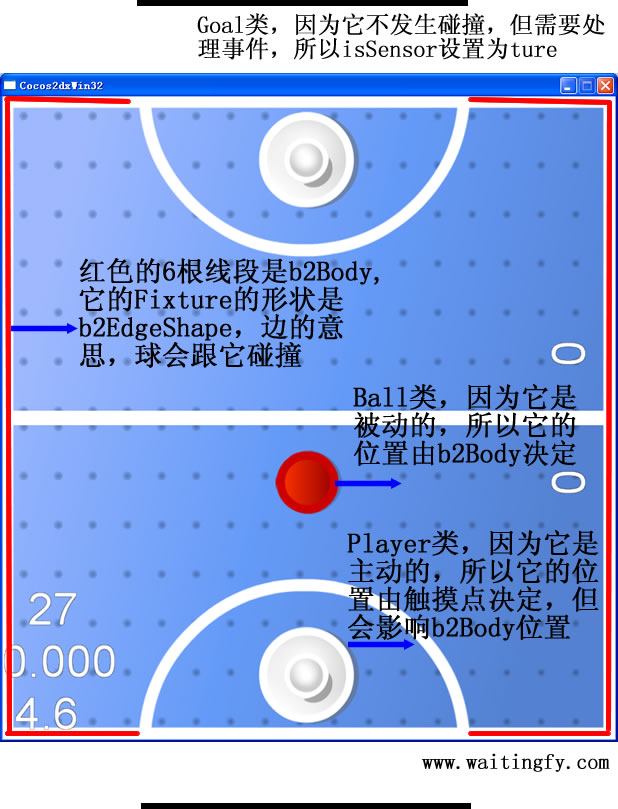

总算把理论知识讲的差不多了，来看看我们游戏是如何应用Box2d的。

1. 玩家用手指头触摸移动的白球我们建了一个Player的类，因为它是主动的，所以它的位置由触摸点决定，但会影响b2Body位置。
2. 红球，我们建立一个Ball的类，因为它是被动的，所以它的位置由b2Body决定
3. 红色的6根线段是b2Body,它的Fixture的形状是 b2EdgeShape，边的意思，球会跟它碰撞
4. 我们还建立了两个球门，就是图中两端黑色矩形，因为与它相碰时，我们不需要改变球的b2Body属性，但需要处理事件，所以isSensor设置为ture

理解上面提到的4点，我们的游戏就那么回事了。你可以跟没有使用Box2d的进行比较。

5.项目源码下载(请用7z解压)

Air-Hockey-Box2d.7z

http://www.waitingfy.com/?p=696

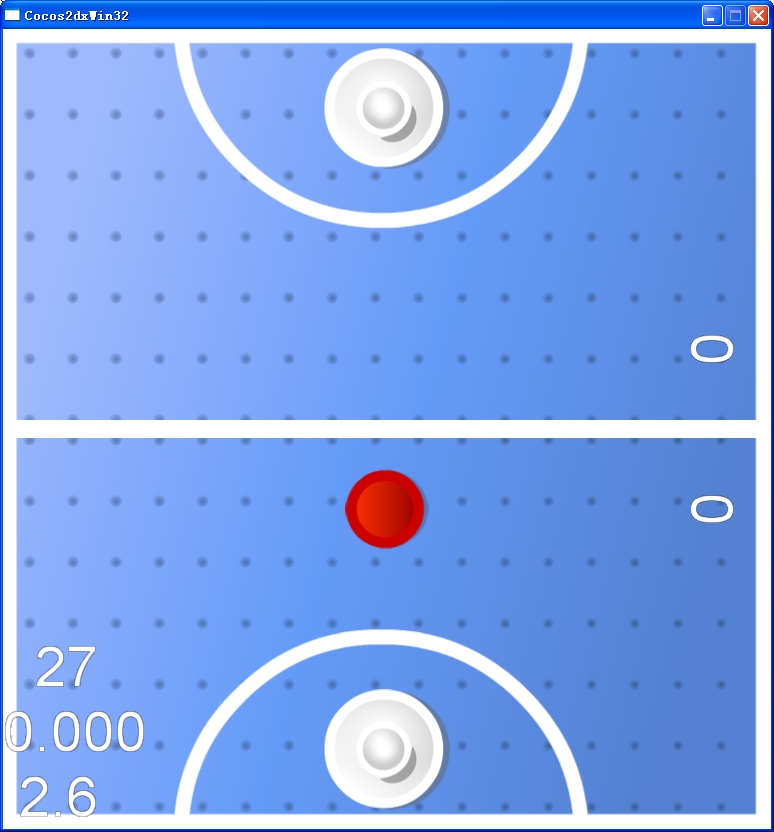

6.游戏动态图

参考：

《Cocos2d-X by Example Beginner’s Guide》
